Split-Boxen

19''-Splitbox 2HE - Frontplatte bestückt mit:
1x 25pol. Tourline male o. Überwurfmutter
8x XLR fem. (3pol. NC3FDLX)
8x XLR male (3pol. NC3MDLX)
8x DBA Abdeckpl. schwarz
XLR-parallel verdrahtet Inp./Outp.

19-2HE-TL25FÜ-8/8-CEE-5-Out-M25
Splitbox 2HE - Frontplatte bestückt mit:
1x 25pol. Tourline female mit Überwurfmutter
1x CEE 5p. rot Einbst. male NC.
6x EtherCon-Verb. (NE8FDP-B)
2x Beschriftungsfeld rot (DSS-2)
2x Beschriftungsfeld grün (DSS-5)
2x Beschriftungsfeld schwarz (DSS-0)
8x XLR fem. (3pol. NC3FDLX)
8x XLR male (3pol. NC3MDLX)
XLR-parallel verdrahtet Inp./Outp.
rückwärtig: 2x ZE-M25

19-2HE-TL25M-8/8-EE-4/4
19''-Splitbox 2HE - Frontplatte bestückt mit:
1x 25pol. Tourline male o. Überwurfmutter
8x XLR fem. (3pol. NC3FDLX)
8x XLR male (3pol. NC3MDLX)
8x EtherCon Verb. (NE8FDP-B) 2x Farbring
4x Farbring rot/grün (DSS-2/DSS-5)
XLR-parallel verdrahtet Inp./Outp.

19-2HE-FMDLX-TL37FM-12-12-1-1-I/O
19''-Panel, 2HE - Frontplatte bestückt mit:
MTI symmetrische Schaltleitung
Cu: 1x2x0,18 mm², Wellenwiderstand: 110 Ohm
Durchmesser: 3,7 mm
Mantelfarbe: schwarz
Neutrik/MTI-Tourline Steckverbinder:
12x XLR fem.3pol. (NC3FDLX)
12x XLR male 3pol. (NC3MDLX)
1x 37pol. Tourline fem. mit Überwurfmutter
1x 37pol. Tourline male ohne Überwurfmutter
Tourline u. XLR-parallel verdrahtet Inp./Outp.
inkl. 2x Abdeckkappe Tourline, Metallgehäuse

19"2HE-TL13FPMXX5-B-4-16-DMX
inkl. Lötabb.-Bügel + Beschriftgs.-Streifen
MTI Digital Multicore-Cable, Typ: MSD04
Cu: 4x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 8,6 mm
Mantelfarbe: schwarz
4x Tourline 13pol. Einbbu. Goldkte. (TL13FPEM)
Neutrik Stecker:
16x XLR-male 5pol. Goldkte. (NC5MXX-B)
Kanalkennzeichnung: 4x Klippzahlen 1-4
Spliss: 0,6 m
Anwendungsbereich: ANALOG / DIGITAL

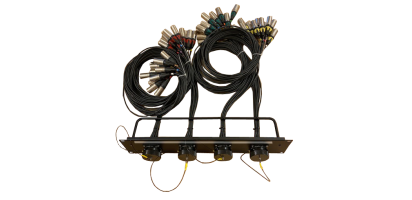

19-2HE-1,5TL37FÜ-MXX3-4/48
19''-Panel 2HE - U-Frontplatte ALU schwarz elox.
Kunststoff-Beschr.-Streifen u. Lötabbindebügel
bestückt mit: schwarz, Goldkte.
4x 37pol. Tourline female mit Überwurfmutter
je 1x Überwurfmutter/Gummi TL37-schwarz-,
rot-, gelb-, grün-codiert analog zu
XLR-Farbtüllen, , MSP1-SW-AES
4x Tourline-Abdeckkappen inkl.
MTI symmetrische Schaltleitung
Cu.: 1x2x0,18 mm², Wellenwiderstand: 110 Ohm
Durchmesser: 3,7 mm, Mantelfarbe: schwarz
4x 12 Neutrik XLR male 3pol. (NC3MXX)
4x 12 Neutrik Farbtüllen, 1=schwarz, 2=rot,
3=gelb, 4=grün,
Kanalbeschriftung: Klippzahlen 4x 1-12
Spliss: 4x 12x 1,5 m

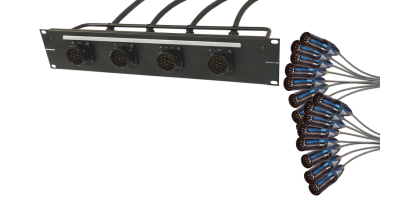

19-2HE-1,5TL37MOÜ-4/48
19''-Panel 2HE - U-Frontplatte ALU schwarz elox.
Kunststoff-Beschr.-Streifen u. Lötabbindebügel
bestückt mit: schwarz, Goldkte.
4x 37pol. Tourline male ohne Überwurfmutter
4x Tourline-Abdeckkappen inkl.
MTI symmetrische Schaltleitung - MSP-1-AES
Cu.: 1x2x0,18 mm², Wellenwiderstand: 110 Ohm
Durchmesser: 3,7 mm, Mantelfarbe: schwarz
4x 12 Neutrik XLR male 3pol. (NC3MXX)
4x 12 Neutrik Farbtüllen, 1=schwarz, 2=rot
3=gelb, 4=grün
48x transp. Codierringe (XXCR)
Kanalbeschriftung: Dymo 4x 1-12
Spliss: 4x 12x 1,5 m

19-2HE-1,5TL37FÜ-MXX5/36
19''-Panel 2HE - U-Frontplatte ALU schwarz elox.
Kunststoff-Beschr.-Streifen u. Lötabbindebügel
bestückt mit: schwarz, Goldkte.
3x 37pol. Tourline female mit Überwurfmutter
je 1x Überwurfmutter/Gummi TL37-schwarz-,
gelb
Kabel: MSP1-SW-AES 110 Ohm
3x Tourline-Abdeckkappen inkl.
MTI symmetrische Schaltleitung
Cu.: 1x2x0,18 mm², Wellenwiderstand: 110 Ohm
Durchmesser: 3,7 mm, Mantelfarbe: schwarz
3x 12 Neutrik XLR male 3pol. (NC5MXX)
3x 12 Neutrik Farbtüllen, 1=schwarz, 2=rot, 3=blau
3x 12 Neutrik transp. Codierringe (XXCR)
Kanalbeschriftung: Dymo 3x 1-12
Spliss: 3x 12x 1,5 m
