Multicore Kabel & Systeme

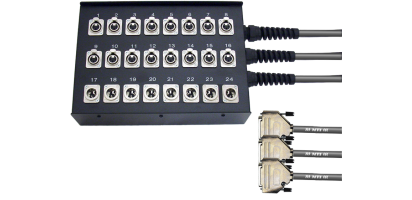

SKS16/8-FMDLX18,0-3xDM25
MTI Prof. Studioverteilung
Metall-Stagebox schwarz-eloxiert, 24x D-Serie
Kanalkennzeichnung: Siebdruckzahlen 1-24
Neutrik: 16x XLR fem. Einbbu. (NC3FDLX)
Neutrik: 8x XLR male Einbst. (NC3MDLX)
Prof. Audio Multicorekabel Typ: MSC24-12
Cu: 24x2x0,22 mm², Einzelabschirmung PT/AL
8 sym. Kanäle mit Einzelpaarmänteln
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 20,9 mm
Mantelfarbe: schwarz
MTI: 3x SUB-D 25pol. male EMV
Vollmetallgehäuse (TASCAM analog Pinout)
Einzelmassenführung
Spliss: 0,3 m, Länge: 18,0 m

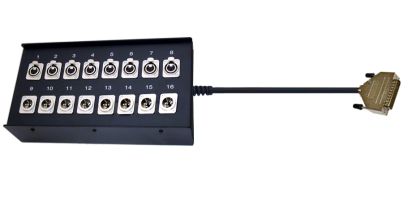

SKS8/8-FMDX2,0-DM25
MTI Prof. Studiosignalverteilung
Metall-Stagebox schwarz-eloxiert, 16x D-Serie
Kanalkennzeichnung: Siebdruckzahlen
Stagebox bestückt mit Neutrik:
8x XlLR3p. Einbbu. (NC3FDLX)
8x XLR 3p. Einbst. (NC3MDLX)
Prof. Audio Multicorekabel Typ: MSC08
Cu: 2x 8x 2x 0,22 mm², Einzelabschirmung PT/AL
8 sym. Kanäle mit Einzelpaarmänteln
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 11,5 mm
Mantelfarbe: schwarz
MTI: 1x SUB-D 25pol. male EMV
Vollmetallgehäuse (TASCAM analog Pinout)
Einzelmassenführung
Länge: 1x 2,0 m

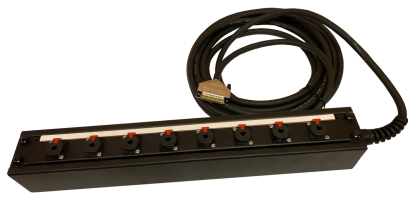

SKS8/0-NJ3FP6C-BAG-9,0-DM25
MTI Prof. Studioverteilung
Metall-Stagebox schwarz-eloxiert, 8x D-Serie
Kanalkennzeichnung: Beschriftungsstreifen
Abmessungen (LxBxH): 48,3cm, 7cm, 6,6cm
Neutrik Steckverbinder:
8x Klinken-Einbbu. (NJ3FP6C-BAG)
Prof. Audio Multicorekabel Typ: MSC08
Cu.: 8x2x0,22 mm², Einzelabschirmung PT/AL
8 sym. Kanäle mit Einzelpaarmänteln
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 8,9 mm
Mantelfarbe: schwarz
MTI: 1x SUB-D 25pol. male EMV
Vollmetallgehäuse (TASCAM analog Pinout)
Einzelmassenführung
Länge: 9,0 m

SKS8/0-NJ3FP6C-BAG-7,0-DM25
MTI Prof. Studioverteilung
Metall-Stagebox schwarz-eloxiert, 8x D-Serie
Kanalkennzeichnung: Beschriftungsstreifen
Abmessungen (LxBxH): 48,3cm, 7cm, 6,6cm
Neutrik Steckverbinder:
8x Klinken-Einbbu. (NJ3FP6C-BAG)
Prof. Audio Multicorekabel Typ: MSC08
Cu.: 8x2x0,22 mm², Einzelabschirmung PT/AL
8 sym. Kanäle mit Einzelpaarmänteln
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 8,9 mm
Mantelfarbe: schwarz
MTI: 1x SUB-D 25pol. male EMV
Vollmetallgehäuse (TASCAM analog Pinout)
Einzelmassenführung
Länge: 7,0 m

MSC100,0FMDLX-FXX3-SW-K-2-2-2-K
MTI Prof. Audio Multicore-Cable
2 sym. Kanäle mit Einzelpaarmänteln
Cu.: 2x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium- und bleifrei (RoHS)
extrem flexibel, Durchmesser: 7,4 mm
Mantelfarbe: schwarz
Neutrik Stecker:
2x XLR fem. 3p. (NC3FXX)
2x transp. Codierringe (XXCR)
2x XLR male 3pol. (NC3MD-LX)
2x XLR female 3pol. (NC3FD-LX)
im Trommelkern, Schill GT310.SO
Beschriftung Stecker + Trommel:
Dymo - Ch. 1, Ch. 2, Länge: 100,0 m
Anwendung: ANALOG

MSC100,0FMC-FMD3-SW-K-2-2-2-K
MTI Prof. Audio Multicore-Cable
2 sym. Kanäle mit Einzelpaarmänteln
Cu.: 2x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium- und bleifrei (RoHS)
extrem flexibel, Durchmesser: 7,4 mm
Mantelfarbe: schwarz
Neutrik Stecker:
2x XLR ConvertCon 3p. (NC3FM-C)
2x transp. Codierringe (XXCR)
2x XLR male 3pol. (NC3MD-LX)
2x XLR female 3pol. (NC3FD-LX)
im Trommelkern, Schill GT310.SO
Beschriftung Stecker + Trommel:
Dymo - Ch. 1, Ch. 2, Länge: 100,0 m
Anwendung: ANALOG

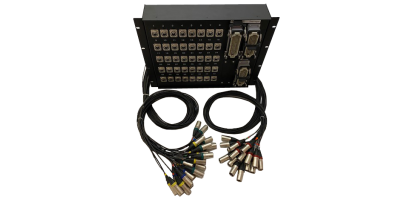

19-MSB40/40FDMX3H108M-T
40 XLR Inputs / 40 XLR- Outputs
Aluminium-Stagebox, schwarz
pulverbeschichtet, für 40x D-Serie
Abmessungen (HxBxT): 8 HE 35,6cm, 48,3cm, 9,2cm
Kanalkennzeichnung: Siebdruckzahlen 1-40
Front - Neutrik:
40x XLR fem. Einbaubu. (NC3FD-LX)
Rear - MTI- Neutrik: 5x 8 Farbcodierringen
5x Zugentlastg. mit je 8x 1,5 m MSP-1-AES
bestückt mit 40x XLR male Kabelstecker (NC3MXX)
inkl. 5x 8 Stk. Neutrik Farbcodierringen
Beschriftung: KLippzahlen 1-8,9-16,17-24,25-32,33-40
Rechteck Multipin:
3x HAN108 pol. male im Anbaugehäuse mit 2 Klammern
Gruppenmassenführung, 2x trafosymmetriert

MSD50,0FMDX-FMX3-B-2-K
MTI Digital Multicore-Cable, Typ: MSD02
Cu: 2x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 7,0 mm, schwarz
Neutrik Stecker: schwarz, Goldkontakte
1x XLR fem. 3pol. (NC3FXX-B)
1x XLR male 3pol. (NC3MXX-B)
1x XLR-Farbtülle gelb (BXX-4)
1x XLR-Farbtülle rot (BXX-2)
1x XLR Einbbu. 3pol. (NC3FDLX-B)
1x XLR Einbbst. 3pol. (NC3MDLX-B)
1x Beschriftgs.-Plättchen gelb (DSS-4)
1x Beschriftgs.-Plättchen rot (DSS-2)
Spliss: 0,5 m mit Gewebeschlauch
Gesamtlänge: 50,0 m, Dymo-Beschriftung: Ch.1, Ch. 2
Schill-Kabeltrommel GT310.SO
Anwendungsbereich: ANALOG / DIGITAL

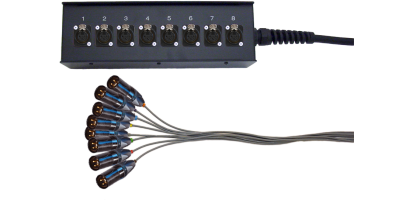

BUV08/0-FDX-B10,0MX-B
MTI Prof. Bühnenunterverteilung
Metall-Stagebox schwarz-eloxiert, 8x D-Serie
Kanalkennzeichnung: Siebdruckzahlen 1-8
Neutrik: schwarz, Goldkte.
8x XLR fem. Einbbu. (NC3FD-LX-B)
MTI Digital Multicore-Cable
Cu.: 8x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m/1 MHz
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 10,6 mm
Mantelfarbe: schwarz
Neutrik: schwarz, Goldkte.
8x XLR male (NC3MXX-B)
Kanalkennzeichung: Klippzahlen 1-8
Einzelmassenführung
Spliss: 0,5 m, Länge: 10,0 m
Anwendung: ANALOG / DIGITAL
