analog

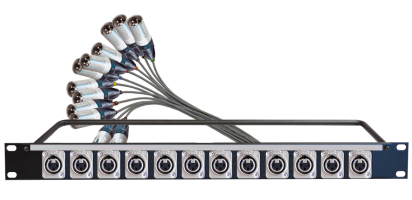

19-1HE2,5FDLX-MX3-12
1 HE-19'' INPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
12x XLR 3p. fem. (NC3FDLX)
Rückseite:
12x sym. Kanäle mit Einzelpaarmänteln
MSC12-300
MTI Prof. Audio Multicore-Cable
12 sym. Kanäle mit Einzelpaarmänteln
Cu: 12x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium- und bleifrei (RoHS)
extrem flexibel, Durchmesser 14,9 mm
Mantelfarbe: schwarz
Auflösung:
12x Neutrik XLR male (NC3MXX)
Kabellänge: 2,5 m ab LAB, Spliss: 0,5m

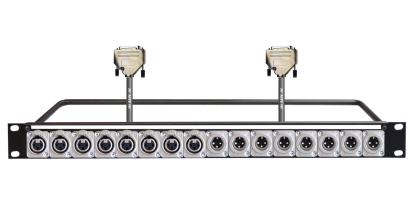

19-1HE1,5FMDLX-HE-DM25-8/8-2
1 HE-19'' INPUT/OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
8x XLR 3p. fem. (NC3FDLX-HE)
8x XLR 3p. male (NC3MDLX-HE)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 2x 1,5 m

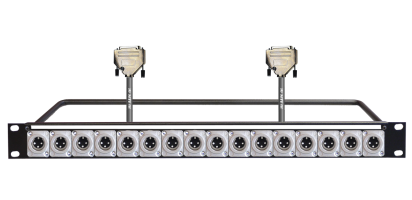

19-1HE2,0MDLX-DM25-8/8-2
1 HE-19'' INPUT/OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
16x XLR 3p. male (NC3MDLX)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 2,0 m ab Zugentlastung

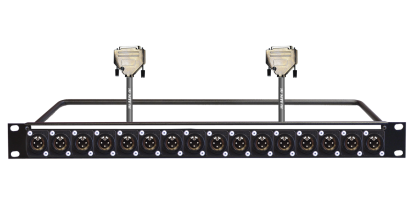

19-1HE0,75FDLX-B-DM25-16-2
1 HE-19'' INPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik: schwarz
16x XLR 3p. male Goldkte. (NC3FDLX-B)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 2x 0,75 m

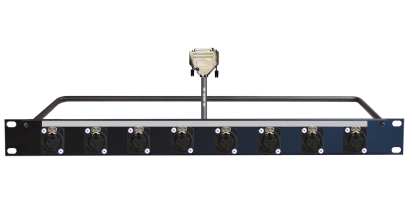

19-1HEP1,0FDLX-BAG-DM25-8
1 HE-19'' INPUT- Panel
inkl. Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit:
Neutrik: 8x XLR 3p. female (NC3FDLX-BAG)
Rückseite:
MTI Multicore-Cable, Typ: MSC08
8 sym. Kanäle mit Einzelpaarmänteln
Cu.: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 11,5 mm
Mantelfarbe: schwarz
Auflösung:
1x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 1,0 m

19-1HEP0,5FDLX-BAG-DM25-8
1 HE-19'' INPUT- Panel
inkl. Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit:
Neutrik: 8x XLR 3p. female (NC3FDLX-BAG)
Rückseite:
MTI Multicore-Cable, Typ: MSC08
8 sym. Kanäle mit Einzelpaarmänteln
Cu.: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 11,5 mm
Mantelfarbe: schwarz
Auflösung:
1x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 0,5 m

MSD50,0FMDX-FMX3-B-2-K
MTI Digital Multicore-Cable, Typ: MSD02
Cu: 2x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 7,0 mm, schwarz
Neutrik Stecker: schwarz, Goldkontakte
1x XLR fem. 3pol. (NC3FXX-B)
1x XLR male 3pol. (NC3MXX-B)
1x XLR-Farbtülle gelb (BXX-4)
1x XLR-Farbtülle rot (BXX-2)
1x XLR Einbbu. 3pol. (NC3FDLX-B)
1x XLR Einbbst. 3pol. (NC3MDLX-B)
1x Beschriftgs.-Plättchen gelb (DSS-4)
1x Beschriftgs.-Plättchen rot (DSS-2)
Spliss: 0,5 m mit Gewebeschlauch
Gesamtlänge: 50,0 m, Dymo-Beschriftung: Ch.1, Ch. 2
Schill-Kabeltrommel GT310.SO
Anwendungsbereich: ANALOG / DIGITAL

MSD6,0DM25SM30-8
MTI Prof. Digital-Loom
8 Kanäle mit Einzelpaarmänteln
APOGEE-Belegung, Typ: MSD08
Cu.: 8x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 10,6 mm
Mantelfarbe: schwarz
Stecker:
1x D-Sub 25-pol. male Vollmetallchassis
inkl. Chrom-Randallschrauben
44 mm lang, zöllig
1x Messerleiste 30p. schwarz, Goldkte.
Kanalkennzeichnung: Klippzahlen 1-8
Spliss: 0,5 m, Länge: 6,0 m

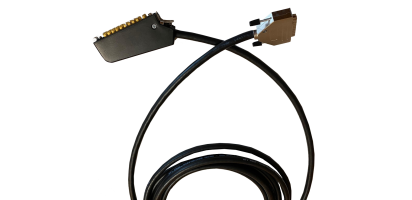

MSD1,0DM25SM30-8-TDA
MTI Prof. Analog/Digital-Loom
D-Sub-Pinout: Tascam analog
8 Kanäle mit Einzelpaarmänteln
Tascam Analog-Belegung, Typ: MSD08
Cu.: 8x2x0,14 mm², sauerstoff-frei (O.F.C.)
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 10,6 mm
Mantelfarbe: schwarz, Stecker:
1x D-Sub 25-pol. male Vollmetallchassis
inkl. Chrom-Randallschrauben
44 mm lang, zöllig
1x Messerleiste 30p. schwarz, Goldkte.
Vollmetallgehäuse
Länge: 1,0 m
