analog

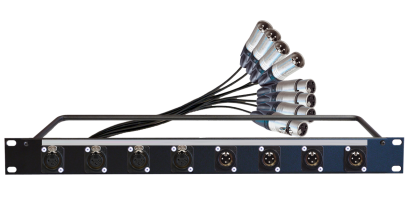

19-1HE0,5FMDLX-BAG-FMX3-4-4
1 HE-19'' ANALOG-OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
4x XLR 3p. fem. schwarz (NC3FDLX-BAG)
4x XLR 3p. male schwarz (NC3MDLX-BAG)
Rückseite: MTI symmetrische Schaltleitung
Cu: 1x2x0,18 mm², Wellenwiderstand: 110 Ohm
Durchmesser: 3,7 mm, Mantelfarbe: schwarz
Auflösung: 4x XLR male 3pol. (NC3MXX)
Auflösung: 4x XLR fem. 3pol. (NC3FXX)
Kabellänge: 0,5 m

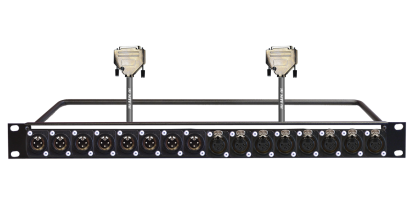

19-1HE0,75FMDLX-B-DM25-8/8-2
1 HE-19'' INPUT-OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik: schwarz
8x XLR 3p. female Goldkte. (NC3FDLX-B)
8x XLR 3p. male Goldkte. (NC3MDLX-B)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 2x 0,75 m

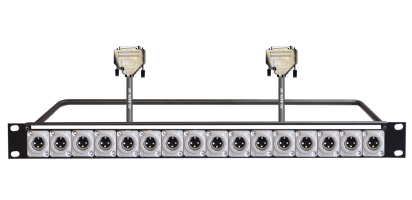

19-1HE0,5MDLX-DM25-16-2
1 HE-19'' INPUT/OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
16x XLR 3p. male (NC3MDLX)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 0,5 m ab Zugentlastung

19-1HE1,5MDLX-DM25-8/8-2
1 HE-19'' OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
16x XLR 3p. male (NC3MDLX)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 1,5 m

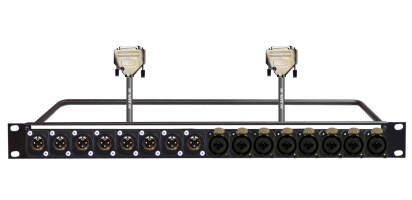

19-1HE1,3FISMDLX-DM25-8/8-2
1 HE-19'' INPUT/OUTPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
8x XLR-fem./Kli. 3p. (NCJ6FIS)
8x XLR-male 3p. (NC3MDLX)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 1,3 m

19-1HEP7,0FMDLX-8/8-DM25-2
1HE-19'' PANEL MPB16X, schwarz
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik:
8x XLR 3p. fem. (NC3FDLX)
8x XLR 3p. male (NC3MDLX)
Rückseite: MSC08
MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium- und bleifrei (RoHS)
extrem flexibel, Durchmesser 10,8 mm
Mantelfarbe: schwarz
2x D-Sub-25p. male, Goldkte. Vollmetall/EMV
Länge: 2x 7,0 m

19-1HE0,5MDLX-BAG-DM25-16-2
1 HE-19'' INPUT-PANEL
Lötabbindebügel + Beschriftungsstreifen
Front bestückt mit Neutrik: schwarz
16x XLR 3p.male (NC3MDLX-BAG)
Rückseite: MTI Prof. Audio Multicore-Cable
2x 8 sym. Kanäle mit Einzelpaarmänteln
Cu: 8x2x0,22 mm², Einzelabschirmung PT/AL
Mantel: PVC, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 12,0 mm
Mantelfarbe: schwarz
Auflösung:
2x D-Sub 25p. male EMV-Vollmetallstecker
Verdrahtungs- Pinout: TASCAM analog
Kabellänge: 0,5 m

BUV04/4-F5F3DX-TL13FM-LO-AES
Stagebox Beistellung
Neutrik:
4x XLR fem. Einbbu. 5pol. (NC5FD-LX)
4x XLR male Einbbu. 3pol. (NC3FD-LX)
1x TL13pol Einbbu. fem. mit Ü.-Mutter (TL13FPEM)
1x TL13pol Einbst. male ohne Ü.-Mutter (TL13MPEO)
Einzelmassenführung
Anwendung: ANALOG / DIGITAL

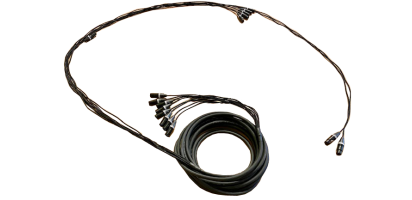

MSD15,0FMX3-8-G
Drumset-Verkabelung
*********************************
MTI Digital Multicore-Cable
Cu.: 8x 2x 0,14 mm²
Wellenwiderstand: 110 Ohm
Cu.-Leiterlitzen 0,10 mm, twisted pair
PE-Leiterisolation, Einzelpaarmäntel
Cu.-Wendelschirm, Cu.-Ges.-Flechtschirm
98% Bedeckung, Kapazitäten:
Leiter/Leiter 56 pF, Leiter/Schirm 105 pF
Dämpfung: max. 2,3 dB/100 m/1 MHz
Mantel: PUR, cadmium-/ bleifrei (RoHS)
extrem flexibel, Durchmesser: 9,8 mm
Mantelfarbe: schwarz, Länge: 15,0 m
Steckverbinder: Neutrik, schwarz
Seite 1 Ch. 1-8: 8x XLR 3pol. male (NC3MXX-BAG)
Seite 2:
Ch. 1: 1x XLR 3pol. fem. (NC3FXX-BAG) - Spliss: 3,0 m
Ch. 2: 1x XLR 3pol. fem. (NC3FXX-BAG) - Spliss: 3,0 m
Ch. 3: 1x XLR 3pol. fem. (NC3FXX-BAG) - Spliss: 1,0 m
Ch. 4-8: 5x XLR 3pol. fem. (NC3FXX-BAG) - Spliss: 2,0 m
Beschriftung beidseitig:
OH-1, OH-2, BD, SN, HH, TO-1, TO-2, TO-3
beidseitig Dymo unter transp. Codierring (XXCR)
Splisse: beidseitig mit Gewebeschutzschlauch, schwarz
